Wechselschaltung korrekte Verdrahtung

Anleitung zum verdrahten und testen einer Wechselschaltung

Eine Wechselschaltung ist eine spezielle Schaltung, die in der Elektrotechnik verwendet wird, um eine oder mehrere Leuchten oder ein anderes elektrisches Gerät von zwei verschiedenen Stellen aus ein- und auszuschalten. Sie besteht aus zwei Wechselstromschaltern, die miteinander verbunden sind.



Funktionsweise der Wechselschaltung:
Zunächst benötigen Sie zwei Schalter, die als Wechselschalter bezeichnet werden. Nennen wir sie Schalter A und Schalter B. Beide Schalter haben drei Anschlüsse: den Eingangsanschluss (oft als L bezeichnet), den Ausgangsanschluss (auch als C bezeichnet) und den Reisanschluss (manchmal als P bezeichnet).

Die Phase (L) wird an einen der beiden Wechselschalter an der Klemme L (bei älteren Schaltern P) angeschlossen. Dieser Anschluss ist oft farblich markiert, zum Beispiel in der Farbe Rot. Ebenso wird die Ader, die vom zweiten Wechselschalter zur Leuchte führt, oft als "Lampendraht" bezeichnet. Es ist wichtig zu beachten, dass der Schutzleiter (PE) immer grün-gelb sein muss und der Neutralleiter (N) idealerweise in der Farbe Hellblau ausgeführt ist.

An der Eingangsklemme des ersten Wechselschalters wird der Außenleiter (L) angeschlossen. An der Eingangsklemme des zweiten Wechselschalters wird der Lampendraht angeschlossen. Die Ausgangsklemmen der beiden Wechselschalter werden mit 2 Drähten miteinander verbunden durch die sogenannten korrespondierenden Leiter.

Um das Licht einzuschalten, können Sie entweder Schalter A oder Schalter B verwenden. Wenn Schalter A in der "AN"-Position ist, fließt der Strom vom Eingangsanschluss (L) durch Schalter A zum Reisanschluss (P) von Schalter B. Von dort aus fließt der Strom durch den Schalter B zur Leuchte oder zum Gerät und schaltet es ein. Wenn Sie Schalter B in die "AN"-Position bringen, erfolgt der Stromfluss in umgekehrter Richtung, aber das Ergebnis ist dasselbe: Die Leuchte oder das Gerät wird ein- beziehungsweise ausgeschaltet.



Es gibt einige wichtige sicherheitsrelevante Informationen, die Sie beachten sollten:

Bevor Sie mit der Installation einer Wechselschaltung beginnen, stellen Sie sicher, dass der Stromkreis an der Sicherung oder am Schaltkasten ausgeschaltet ist, um Stromschläge zu vermeiden.

Verwenden Sie für die Verkabelung der Schaltung ausschließlich geeignete Kabel und stellen Sie sicher, dass die Kabelisolierung intakt ist, um Kurzschlüsse zu vermeiden.

Achten Sie darauf, dass die Schalter ordnungsgemäß installiert und fest mit der Wand oder dem Gehäuse verbunden sind, um ein Herunterfallen oder Lockern zu verhindern.

Vergewissern Sie sich, dass die Leuchte oder das Gerät für die verwendete Spannung und den Strom geeignet ist.

Wenn Sie unsicher sind oder nicht über ausreichende elektrische Kenntnisse verfügen, ist es ratsam, einen qualifizierten Elektriker um Hilfe zu bitten.

Die Wechselschaltung wird in Wohnhäusern, Büros, Hotels und anderen Orten eingesetzt, an denen eine Leuchte oder ein elektrisches Gerät von verschiedenen Stellen aus ein- und ausgeschaltet werden soll. Typische Anwendungsbereiche sind Flure und große Räume, in denen mehrere Eingänge vorhanden sind.

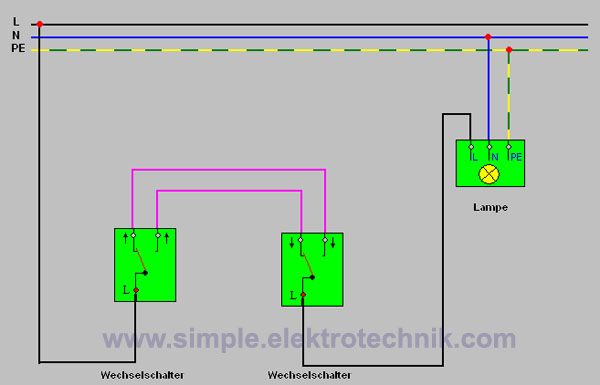

Schaltbild einer Wechselschaltung





Funktionsprobe einer Wechselschaltung:

Um die fertig verdrahtete Wechselschaltung zu testen, gehen Sie wie folgt vor:

Schalten Sie abwechselnd den ersten und dann den zweiten Wechselschalter insgesamt viermal um. Sie können entweder zwischen den Schaltern hin und her gehen oder zwei Personen für diesen Test verwenden. Dabei sollte die Lampe jedes Mal ein- bzw. ausgeschaltet werden.

Sollte die Lampe nicht wie erwartet ein- bzw. ausschalten, könnte ein Fehler in der Verdrahtung vorliegen. In diesem Fall müssen Sie alle Verbindungen kontrollieren und sicherstellen, dass sie korrekt ausgeführt wurden.

Es ist wichtig, dass Sie den Testvorgang viermal durchführen, abwechselnd zwischen den Schaltern schalten. Dies liegt daran, dass es möglicherweise Fehler gibt, bei denen die Lampe an einer Seite eingeschaltet werden kann, aber an der anderen Seite nicht wieder ausgeschaltet werden kann. Durch das wiederholte Schalten in beide Richtungen können Sie solche Fehler erkennen und korrigieren.

Indem Sie diese Funktionskontrolle durchführen, können Sie sicherstellen, dass Ihre Wechselschaltung ordnungsgemäß funktioniert und es keine versteckten Fehler gibt.

Wenn Sie diese Schritte befolgen, sind Sie in der Lage, die Funktionsfähigkeit Ihrer Wechselschaltung zu überprüfen und gegebenenfalls Fehler zu beheben, bevor Sie Werkzeuge und Materialien wegpacken.
